Плиссированный экран штрангпресса имеет большие зону фильтра и стойкость

Гофрированные фильтрующие диски, Также называемые экраном с расширенной областью, предназначены для обеспечения компактного и легкого элемента для надежной экономичной защиты от фильтрации в различных критических областях системы для удаления загрязнений, которые в противном случае могли бы засорить или повредить компоненты.

Плиссированные фильтрующие диски изготовлены из проволочной сетки из нержавеющей стали или сетки из другого сплава для образования однослойной или многослойной структуры. И вы можете настроить различные типы плиссированных сеток фильтра, которые соответствуют приложениям.

Отличенный с большой зоной фильтра и хорошей твердостью, плиссированный экран штрангпресса может дать длинные обслуживания для индустрий штрангпресса и фильтра. Даже при высокой температуре или высоком давлении он также может обеспечить чистоту материалов.

Two pieces of pleated filter discs on white background.

Варианты конструкции

A picture and a drawing shows pleated filter disc with one side is pleated and the other side is plain.

Плиссированная сторона + простая сторона

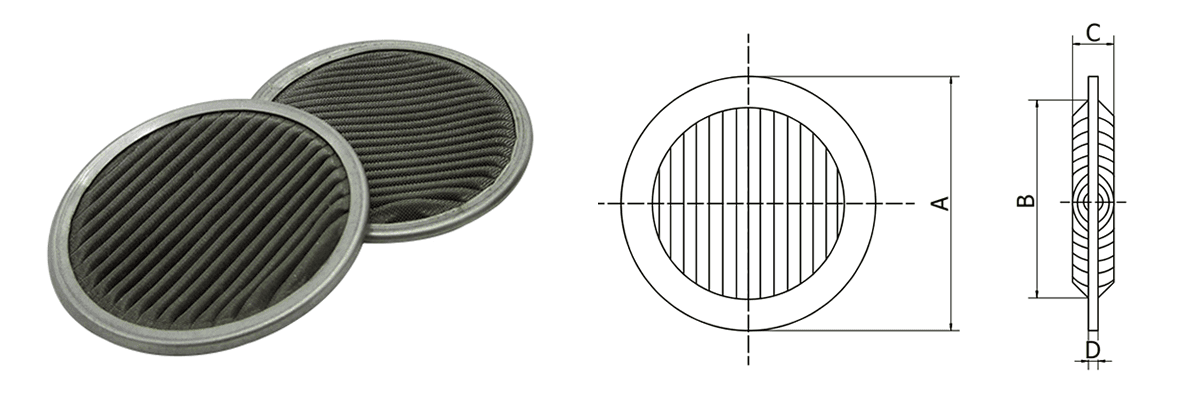

A picture and a drawing shows pleated filter disc with both two sides are pleated.

Плиссированная сторона + плиссированная сторона

Варианты прокладок

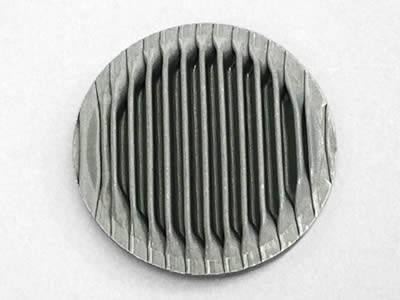

There is a pleated extruder disc without rim.

Плиссированный диск фильтра без прокладок.

There is a pleated extruder disc with rim.

Плиссированный диск фильтра с прокладками из нержавеющей стали.

Варианты уплотнительных колец

  • S – Нержавеющая сталь
  • C – Медь
  • Б – латунь
  • M – тефлон
  • Л – Буна-Н
  • N – Витон

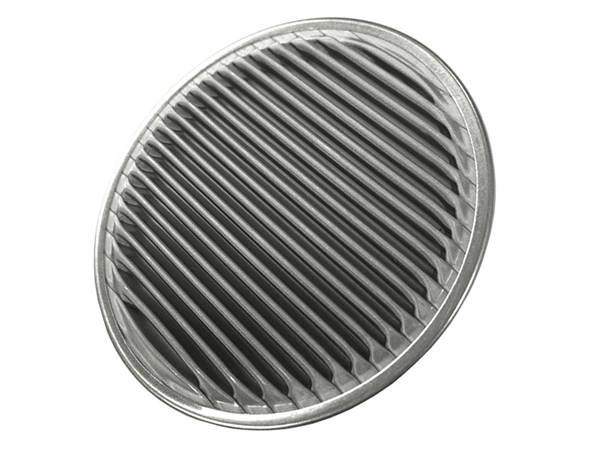

A piece of pleated filter disc with stainless steel gaskets.

Прокладки из нержавеющей стали.

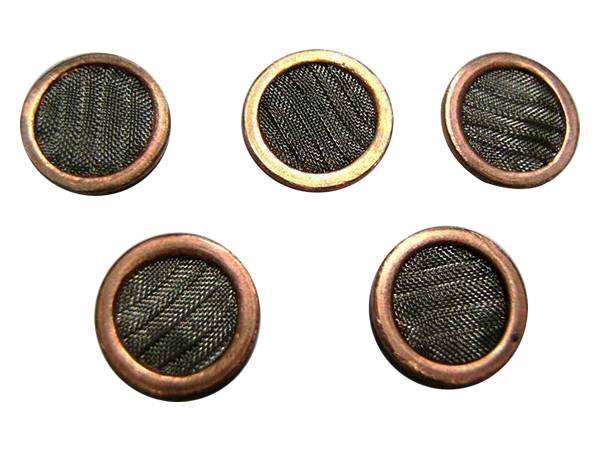

Several pieces of pleated filter discs with copper gaskets.

Медные прокладки.

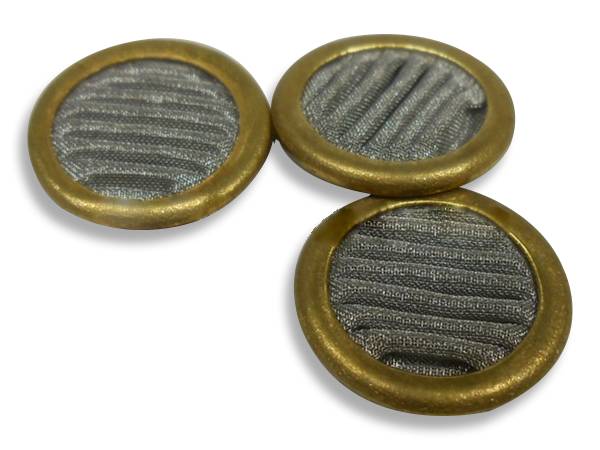

Several pieces of pleated filter discs with brass gaskets.

Латунные прокладки.

Технические характеристики

  • Материал: Нержавеющая сталь.
  • Диаметр: .375 "-1375".
  • Диапазон микрон: 2X до 200 μm.

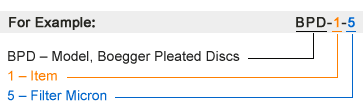

Как заказать

Пункт Размеры Эффективная зона в2
А ± .005" В ± .015" К ± .015" Д ± .015"
1 375 300 100 015 22
2 500 420 150 020 66
3 625 490 170 030 1,00
4 750 615 170 030 1,60
5 1,000 875 170 030 3,30
6 1375 1250 170 030 6,60
Примечание:
А – О. Д. (Внешний диаметр)
B – I.D. (Внутренний диаметр)
К – Общая толщина
D – Толщина Пандуера
Фильтр Микрон
Код микрона Номинальный Абсолют
2X 2 10
2 2 15
5 5 20
10 10 25
20 20 40
40 40 75
75 75 100
100 100 150
200 200 300
Рейтинг микрон основан на удержании частиц, два наименьших размера которых превышают указанный рейтинг.

Особенности

  • Большая емкость для удержания грязи.
  • Можно использовать повторно и легко чистить.
  • Хорошая устойчивость к высоким температурам и коррозии.

Применения

Точно фильтруйте высокополимерные расплавы, такие как химическое волокно, расплавленное стекло, керамика и т. Д. Показать свои способности в нефтехимической, металлургической, медицинской промышленности.
